Angebote Oktober 2023

• ​Produktionsjahr2006;
• Neue Siemens SPS und elektrische Anlage;
• Schleifscheibenmotor 7.5 kW (10 PS), 400-3-50 Hz;
• Schleifscheibe Ø200mm (Segmentkrone);
• Magnettisch 4100x150 mm
• Nonius-Teilapparat für elektromagnetische Tischdrehung ±90°;
• Steuerungen für schnellen Schleifschiebe Abstieg und -Aufstieg sowie langsamen Abstieg;
• Automatische motorisierte Schleifscheibenabnahme, gesteuert durch SPS (0,001-0,1 mm);
• Automatischer Arbeitszyklus (Schruppen, Schlichten, Ausfunken);
• Variable Schlittengeschwindigkeit 1-30 m / min;
• Automatische Schmierung der PTFE-Gleitschue;
• Kühlung durch der Mitte des Schleifscheibe + 2 Düsen an den Seiten;
• Externer Tank mit Pumpe
• Magnetabscheider;
• Magnetreiniger;
• Lieferzeit 5 Monate ab Eingang der Bestellung

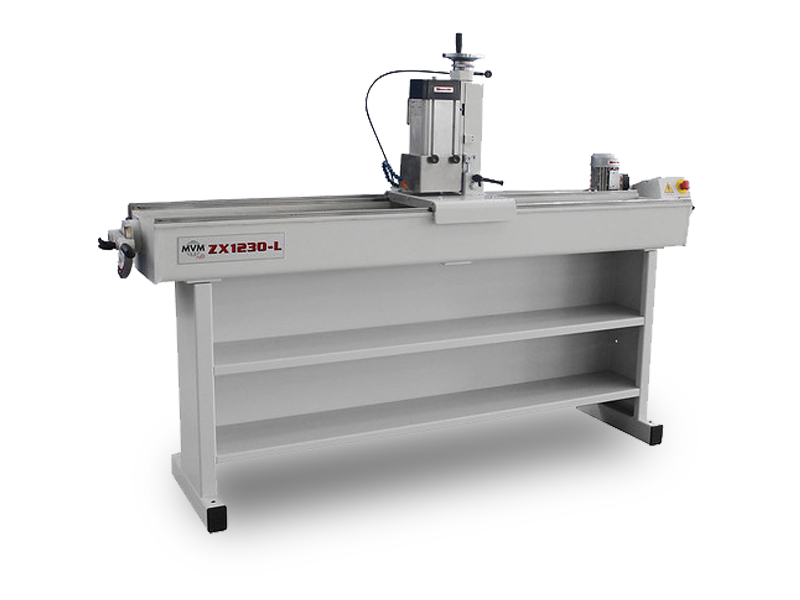

• ​Produktionsjahr 2005;
• Schleifscheibenmotor 1,5 kW (2 HP);
• Segmentschleifscheibe Ø127mm;
• Automatisch Zustellung;
• Mechanischer Tisch (650x90mm);
• Variable Schlittengeschwindigkeit von 1 bis 11 m/min;
• Einstellbare Schleiflänge;
• Externer Kühlmitteltank
• 0° Bezugspunkt für mechanisches Spannfutter
• Kühlmittelpumpe;
• Kettenantrieb für den Schleifschlitten;
• Untergestell

• ​Wärmekraft 3 kW;
• Ultraschallleistung 2,8 kW;
• Ultraschallfrequenz 28 kHz;
• Timer für die Waschzyklusdauer von 0 bis 999 Min;
• Thermostat für die Wassererwärmung von 0° bis 80°C;
• Fassungsvermögen des Innenbehälters max. 80 Liter, Innenmaße 550x300x550 mm;
• Aufnahmewerkzeug für Kreisscheiben bis Ø500 mm mit Zentrierung min. Ø14 mm;
• Werkstückträgerkorb Innenmaße 270x235x230 mm;
• Verpackung in begaseter Holzkiste.

Beschreibung:

• Hydraulischer manueller Messer Richtmaschine;
• Automatische Vorschub der Messer;
• Manometer zur Richtungsdruckregelung;
• Maximaler Druckkraft 5000kg;
• Erhältlich mit 2 Rollen (für Messer bis 1.500mm) oder 4 Rollen (für Messer bis 2.500mm).

• ​Garantie 6 Monate;
• Jahr der Herstellung 2006;
• Schleifscheibenmotor 3.7 kW (5 PS) 400 Volt, dreiphasig, 50 Hz;
• Schleiftopf Ø150mm;
• Manuelles Absenken;
• Manueller Katzfahrweg;
• Ideal für Klingen mit Doppelabschrägung;
• Ideal für Papierklingen und Schälvorrichtungen;
• Ideal für KX 250.

Automatischer ladervorrichtung für 10 messer bis 1500 mm

Laden der Messer auf den automatischen Ladervorrichtung und Eingabe der Programmnummer und der Messerlänge.

Startzyklus:

• Der Schlitten positioniert sich in einer Standardposition in Bezug auf den Nullpunkt der Maschine;
• Der Ladervorrichtung legt die Messer auf das Magnetspannfutter ;
• Magnetspannfutter magnetisiert;
• Drehung des Spannfutters auf -35 °;
• Entmagnetisierung des Spannfutters, gefolgt von der Ausrichtung der Messer durch einen pneumatischen Aktuator;
• Der Antrieb bewegt sich zurück und das Spannfutter magnetisiert;
• Drehung des Spannfutters auf den im gewünschten Programm eingestellten Winkel
• Starten Sie die Schleifmotor, Kühlmittelpumpe und Schlittenbewegung
• Schnelle Annäherung der Schleifscheibe an die Messer, gefolgt von langsamem Zufahrt
• Wenn die Schleifscheibe das Werkstück berührt, beginnt der automatische Arbeitszyklus zum Schruppen, Schlichten und Ausfunken
• Am Ende des Automatikzyklus stoppt der Schlitten am rechten Umkehrpunkt
• Das Spannfutter dreht sich um null Grad und entmagnetisiert
• Zwischen den beiden Inversionspunkten folgt ein Messerwaschzyklus
• Am Ende fährt die Schleifscheibe zum Nullpunkt und der Schlitten zum Zyklusstartpunkt
• Entmagnetisierung des Spannfutters
• Messer wird entladen
• Drehung des Spannfutters auf -10 °
• Wasch- und Trocknungszyklus entlang der Länge des Spannfutters
• Danach fährt der Schlitten zum Startpunkt des Arbeitszyklus
• Das Magnetfutter kehrt auf null Grad zurück
• Beginnt einen neuen Arbeitszyklus
